Série L - neprůchozí otvory (Ø 24,54 - Ø 31,16 mm)

Série L

Neprůchozí otvory

Rozsah průměrů: ⌀24.54 – ⌀31.16 mm

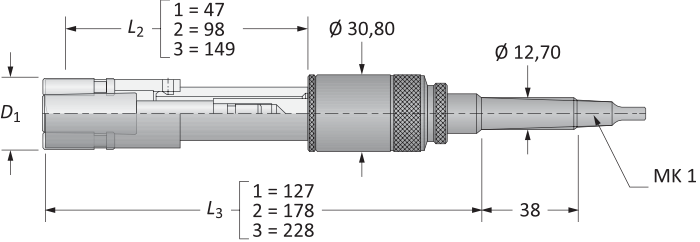

série L - válečkovací nástroj - neprůchozí otvor

D1 rozsah (mm)	L	Sestava s kuželovou stopkou Objednací číslo*	Sestava s válcovou stopkou Objednací číslo*	Náhradní součásti Klec	Náhradní součásti Kužel**	Náhradní součásti Válečky	Počet válečků
24,54 - 25,59	1	RSKL-210-xxxxx	RSKL-110-xxxxx	RSCL-015-00062	RSTL-03x-00062	RSRY-708-00265	5
24,54 - 25,59	2	RSKL-220-xxxxx	RSKL-120-xxxxx	RSCL-015-00062	RSTL-03x-00062	RSRY-708-00265	5
24,54 - 25,59	3	RSKL-230-xxxxx	RSKL-130-xxxxx	RSCL-015-00062	RSTL-03x-00062	RSRY-708-00265	5
25,38 - 26,42	1	RSKL-210-xxxxx	RSKL-110-xxxxx	RSCL-015-00064	RSTL-03x-00064	RSRY-708-00265	5
25,38 - 26,42	2	RSKL-220-xxxxx	RSKL-120-xxxxx	RSCL-015-00064	RSTL-03x-00064	RSRY-708-00265	5
25,38 - 26,42	3	RSKL-230-xxxxx	RSKL-130-xxxxx	RSCL-015-00064	RSTL-03x-00064	RSRY-708-00265	5
26,16 - 27,20	1	RSKL-210-xxxxx	RSKL-110-xxxxx	RSCL-015-00066	RSTL-03x-00066	RSRY-708-00265	5
26,16 - 27,20	2	RSKL-220-xxxxx	RSKL-120-xxxxx	RSCL-015-00066	RSTL-03x-00066	RSRY-708-00265	5
26,16 - 27,20	3	RSKL-230-xxxxx	RSKL-130-xxxxx	RSCL-015-00066	RSTL-03x-00066	RSRY-708-00265	5
26,95 - 28,00	1	RSKL-210-xxxxx	RSKL-110-xxxxx	RSCL-015-00068	RSTL-03x-00068	RSRY-708-00265	5
26,95 - 28,00	2	RSKL-220-xxxxx	RSKL-120-xxxxx	RSCL-015-00068	RSTL-03x-00068	RSRY-708-00265	5
26,95 - 28,00	3	RSKL-230-xxxxx	RSKL-130-xxxxx	RSCL-015-00068	RSTL-03x-00068	RSRY-708-00265	5
27,73 - 28,77	1	RSKL-210-xxxxx	RSKL-110-xxxxx	RSCL-015-00070	RSTL-03x-00070	RSRY-708-00265	5
27,73 - 28,77	2	RSKL-220-xxxxx	RSKL-120-xxxxx	RSCL-015-00070	RSTL-03x-00070	RSRY-708-00265	5
27,73 - 28,77	3	RSKL-230-xxxxx	RSKL-130-xxxxx	RSCL-015-00070	RSTL-03x-00070	RSRY-708-00265	5
28,55 - 29,59	1	RSKL-210-xxxxx	RSKL-110-xxxxx	RSCL-015-00072	RSTL-03x-00066	RSRY-708-00312	5
28,55 - 29,59	2	RSKL-220-xxxxx	RSKL-120-xxxxx	RSCL-015-00072	RSTL-03x-00066	RSRY-708-00312	5
28,55 - 29,59	3	RSKL-230-xxxxx	RSKL-130-xxxxx	RSCL-015-00072	RSTL-03x-00066	RSRY-708-00312	5
29,34 - 30,39	1	RSKL-210-xxxxx	RSKL-110-xxxxx	RSCL-015-00074	RSTL-03x-00068	RSRY-708-00312	5
29,34 - 30,39	2	RSKL-220-xxxxx	RSKL-120-xxxxx	RSCL-015-00074	RSTL-03x-00068	RSRY-708-00312	5
29,34 - 30,39	3	RSKL-230-xxxxx	RSKL-130-xxxxx	RSCL-015-00074	RSTL-03x-00068	RSRY-708-00312	5
30,12 - 31,16	1	RSKL-210-xxxxx	RSKL-110-xxxxx	RSCL-015-00076	RSTL-03x-00070	RSRY-708-00312	5
30,12 - 31,16	2	RSKL-220-xxxxx	RSKL-120-xxxxx	RSCL-015-00076	RSTL-03x-00070	RSRY-708-00312	5
30,12 - 31,16	3	RSKL-230-xxxxx	RSKL-130-xxxxx	RSCL-015-00076	RSTL-03x-00070	RSRY-708-00312	5

• * xxxxx = odkaz na válečkovanou velikost s přesností na 2 desetinná místa
  (např. válečkovací nástroj ⌀10,25 mm, krátký, morse stopka MK 1: zapíšeme jako RSKH-210-01025).
• ** hodnota x = číslo v rozsahu 2-8. Závisí na požadovaném přesném válečkovaném průměru.

• Správný postup (výpočet) pro určení hodnoty „x” naleznete na straně zde: Základní informace  (postup pro určení hodnoty x).

• balení válečkovacích nástrojů - kompletní nástroj, včetně klece, kužele a válečků

• Příklad objednávky:  Válečky RSRY-708-00265 . . . . . 5 ks
